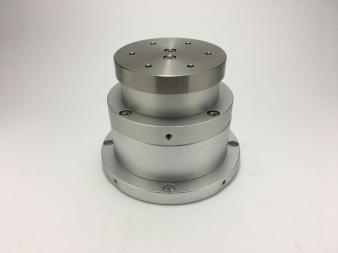

ファインコントロールデバイスPVXW120RC-5-Z8です。

可搬重量120kgまで可能で、横向きにもなり重心も天板より離れています。

Z方向に最大8㎜ストロークすることにより、ワーク取り出し時のクッションの働きをします。

推奨使用荷重：120kgf

水平ストローク：±5㎜

Z方向ストローク：-8㎜

天板センター戻り機構：有（MG＋エアー給気）

センターロック機構：有

センターロック力：392.5kgf

Z方向押し出し力：400.4kgf

天板回転：無

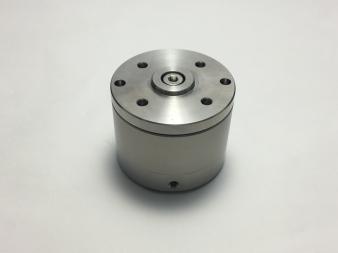

ファインコントロールデバイスFCD-20RC-2T-2αです。

X、Y方向に加え、α方向への偏芯を可能にしたユニットです。

推奨使用荷重：20kgf

水平ストローク：±2㎜

α角摺動範囲：±2°

天板戻し機構：バネ＋エアー給気

天板センターロック機構：有

天板ロック保持力：65.9kgf

天板回転機構：有

　原位置時：±5.7°以下

　2㎜ストローク時：±4.1°以下

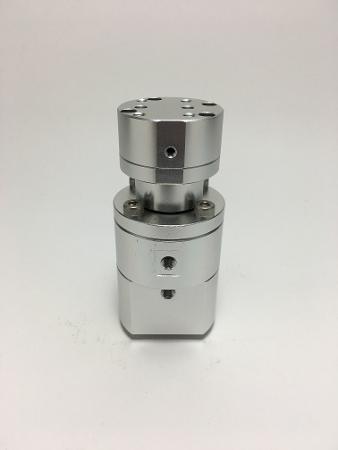

ファインコントロールデバイスFCD-5RC-10Sです。

天板の保持はエアーの力によって支える横向き仕様のユニットです。

推奨使用荷重：5kgf

水平ストローク：±10㎜

天板戻し機構：MG+エアー

天板センターロック機構：有

天板回転：無

天板全方向保持力：5.8kgf

製品重量：3.15kg

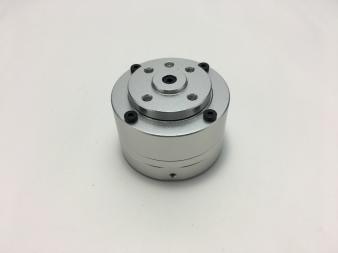

ファインコントロールデバイスFCD-1RC-1T+MGCU10です。

ファインコントロールデバイスの先端部分にマグネットキャッチャー（磁力にてワークを吸着）

を搭載したモデルです。エアーの給気口を変えることで、マグネットのON、OFFを可能にしました。

・FCD-1RC-1T部

　推奨使用荷重：1kgf

　水平ストローク：±1㎜

　天板戻し機構：マグネット

　天板センターロック機構：有（X,Y,θ)

　天板回転　

　　　原位置時：±11°

　　　1㎜ストローク時：±8°

・MGCU10部

　推奨可搬重量：500g

　推奨エアー圧：0.4～0.6MPa

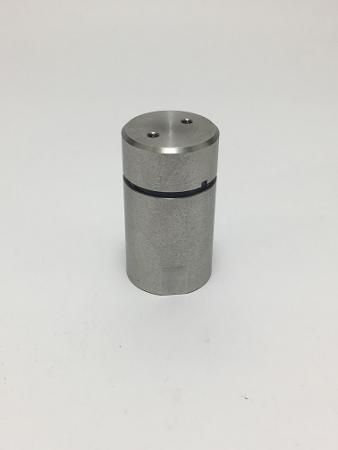

センタリングユニットPVXM50-1-Sです。

めねじ仕様のねじ取り付けタイプのセンタリングユニットです。（クリーン仕様）

推奨使用荷重：50kgf

水平ストローク：±1㎜

天板戻り機構付（戻り精度：±0.1㎜）

天板ロック機構：無

製品重量：130g

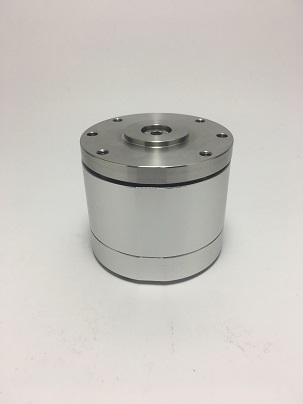

両負荷用センタリングユニットPVXW30RNC-10です。

天板センターロック機構、任意ロック機構のWロック機構です。

推奨使用荷重：30kgf

水平ストローク：±10㎜

天板センター戻り機構：有（MG＋エアー）

天板センターロック機構：有（X,Y,θ）

天板任意ロック機構：有（X,Y)

天板回転：有

　　　原位置時　　14.5°以内

　　　10㎜ストローク時　　4.1°以内

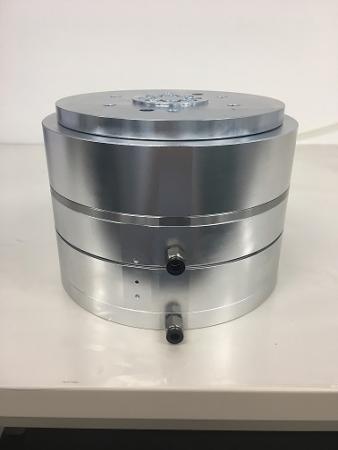

フリーガイドユニットFGU-S-1Nです。

横向き仕様、引張荷重強化タイプです。

使用荷重（圧入時）：5ton

水平ストローク：±1㎜

回転角度　0㎜ストローク時　±2.7°

　　　　　1㎜ストローク時　±1.1°

繰り返し精度：±0.1㎜（X,Y,θ）

圧入ツール負荷容量：5kg

加圧重心範囲：φ40以内

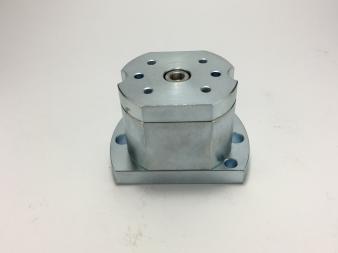

ファインコントロールデバイスFCD-10RC-2です。

１方向（下方向）のみ0.6kgfを支えるバネを内蔵しています。

推奨使用荷重：10kgf

引張荷重：5.0kgf

圧縮荷重：10.0kgf

水平ストローク：±2㎜

天板戻し機構：有

天板始動抵抗：0.5kgf以下（下方向はバネに起因）

天板センターロック機構付（X,Y)

天板回転：無

天板ロックピストン力：26.6kgf

天板ロック保持力：20.0kgf

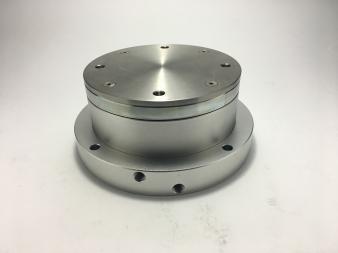

両負荷用センタリングユニットPVXW50RC5-L9Wです。

クリーン仕様、防水仕様タイプです。

推奨使用荷重：50kgf

水平ストローク：5㎜

上昇ストローク：9㎜

天板センターロック機構：有

天板ロック力：105.6kgf

天板ロック保持力：78.1kgf

上昇ピストン力：95.1kgf

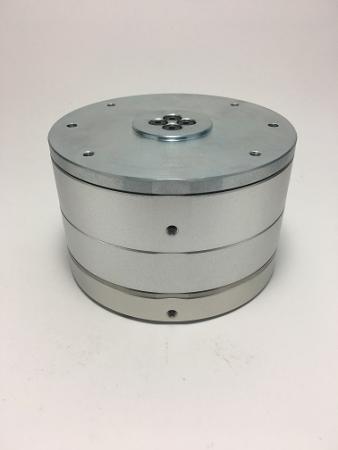

ファインコントロールデバイスFCD-5RC-1Tです。

推奨使用荷重：5kgf

引張荷重：5kgf

圧縮荷重：5kgf

水平ストローク：1㎜

天板戻し機構：バネ

天板センターロック機構：有（X,Y,θ）

天板ロックピストン力：23.4kgf

天板ロック保持力：15kgf

天板回転規制：有　　原位置時：±3.8°以下

　　　　　　　　　　1㎜ストローク時：0°

クリーン仕様

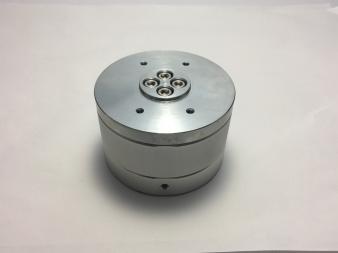

ファインコントロールデバイスFCD-10RN-5Tです。

推奨使用荷重：10kgf

水平ストローク：5㎜

天板戻し機構：マグネット+エアー

天板任意ロック機構：有（X,Y）

天板ロックピストン力：133.4kgf

天板ロック保持力：26.7kgf

天板回転規制：有　原位置時　±10.0°以下

　　　　　　　　　5㎜ストローク時　±0°

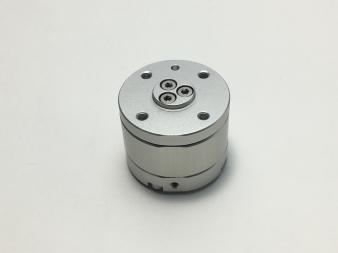

ファインコントロールデバイスFCD-10RC-2です。

負荷容量：10kgf

水平ストローク：2㎜

天板戻し機構：マグネット

天板センターロック機構付

天板ロックピストン力：49.2kgf

天板ロック保持力：45.7kgf

天板回転：無
