新着情報

特型品・新製品情報

2016.12.26

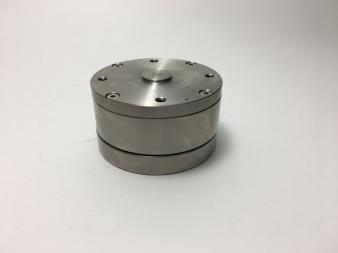

ファインコントロールデバイスFCD-50WRC-1T

ファインコントロールデバイスFCD-50WRC-1Tです。

FCD標準タイプに比べ薄型、推奨使用荷重を増やしたタイプです。

推奨使用荷重:50kgf

水平ストローク:±1㎜

取付方向:上下兼用

ロック機構:有

センターロック力:73.6kgf

センターロック保持力:14.7kgf

天板戻り機構:有

天板回転:有

 原位置時:±2.3°

 1㎜ストローク時:0°

2016.12.19

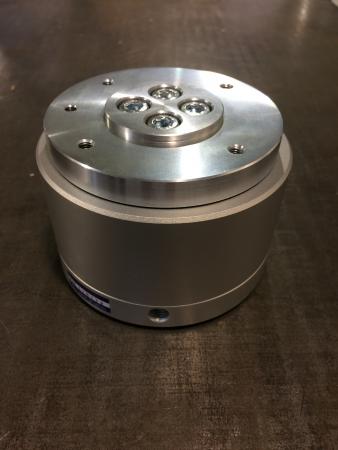

ファインコントロールデバイスFCD-10-2T

ファインコントロールデバイスFCD-10-2Tです。

SUSボディ仕様の防錆タイプです。

推奨使用荷重:10kgf

水平ストローク:±2㎜

天板センター戻り機構:無

天板センターロック機構:無

天板回転:有

 原位置時:±3.3°以下

 2㎜ストローク時:0°



2016.10.27

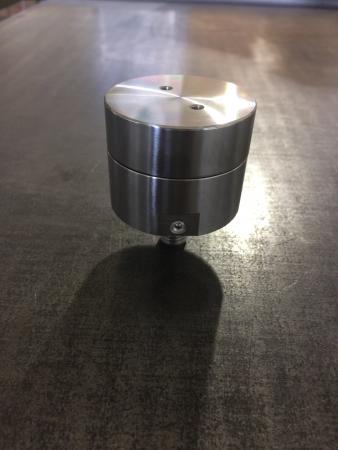

センタリングユニットPVXM50BR10

センタリングユニットPVXM50BR10です。

ボルトタイプセンタリングユニットにロック機構を搭載したユニットです。

負荷容量:50kgf

水平ストローク:±10㎜

天板ロック機構:有

天板ロック力:36.5kgf

天板ロック保持力:7.3kgf

天板復帰精度:±0.1㎜

自重:507g

2016.10.26

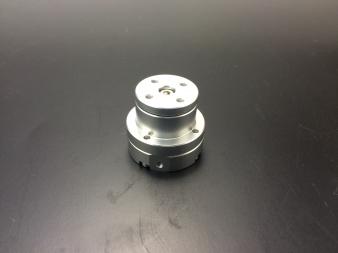

ファインコントロールデバイスFCD-10RC-1.5

ファインコントロールデバイスFCD-10RC-1.5です。

推奨使用荷重:10kgf

水平ストローク:±1.5㎜

天板センター戻り機構:バネ

エアーロック機構:有

天板ロック保持力:34.2kgf

天板回転:無

2016.10.26

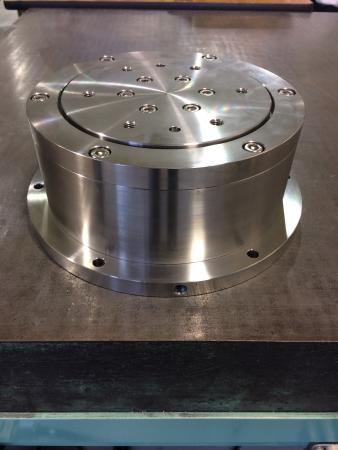

吊り下げタイプセンタリングユニットPVXM20B250R2

吊り下げタイプセンタリングユニットPVXM20B250R2です。

最大吊り下げ荷重500kgfを可能にした、重荷重用ユニットです。

推奨吊り下げ荷重:250kgf

最大吊り下げ荷重:500kgf

最大圧縮方向荷重:210kgf

天板ロック仕様:有

天板ロック保持力:62kgf(水平方向)

自重:26.5kg

※横向き使用不可



2016.08.23

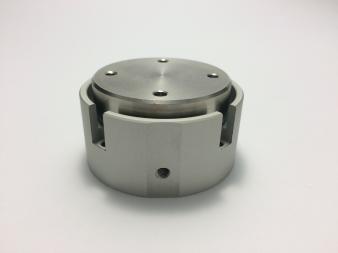

センタリングユニットPVXM50R-5

センタリングユニットPVXM50R-5です。

推奨使用荷重:50kgf

水平ストローク:2㎜(片振り)

天板ロック力:41kgf

天板ロック保持力:8.2kgf

2016.04.18

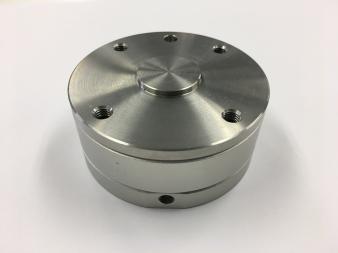

ファインコントロールデバイスFCD-05RC-1T

ファインコントロールデバイスFCD05RC-1Tです。

小型、軽量(本体径φ32、自重60g)を可能にしたユニットです。

推奨使用荷重:500gf(5kgfまで対応可)

水平ストローク:1㎜(片振り)

天板センターロック機構:あり

天板ロック保持力:12kgf

天板回転角度:0°~±7.2°

2016.01.28

ファインコントロールデバイスFCD-05RNC-2T

ファインコントロールデバイスFCD-05RNC-2Tです。
天板任意ロック機構と天板センターロック機構を併せ持つユニットです。
推奨使用荷重:500g
水平ストローク:2㎜(片振り)
天板任意ロック機構:あり
天板任意ロック保持力:20kgf(x,y方向に限る)
天板センターロック機構:あり
天板センターロック保持力:65.3kgf(x,y方向に限る)
回転角度:天板原点時 ±4.1°
    :2㎜ストローク時 0°
