圧入フリーガイドユニット
FGU-L / NEHseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
アイコンの説明
-
上向き用
-
下向き用
-
上下兼用
圧入フリーガイドユニットは部品の圧入工程における芯ずれを補正するユニットです。
油圧・サーボプレス等を使用したシャフト・ベアリング・ブッシュ他の部品を圧入する工程での芯出しエラーによる不具合の解消により、組立品質の向上、工数削減を実現します。
FGU series 圧入試験データ
| 試験目的 | FGUを装着した場合とユニット無しでの場合に於いて圧力伝達の違いを考察する。 |
|---|---|
| 試 験 機 | Janomeサーボプレス JPシリーズ1ton |
| 圧入ユニット型式 | FGU-NEH-1-2T |
| 試験試料及び治具 | 試験試料：ベアリング及び圧入ピン |
| 上部に圧入ピン保持用治具及び受けベアリング受け治具 | |

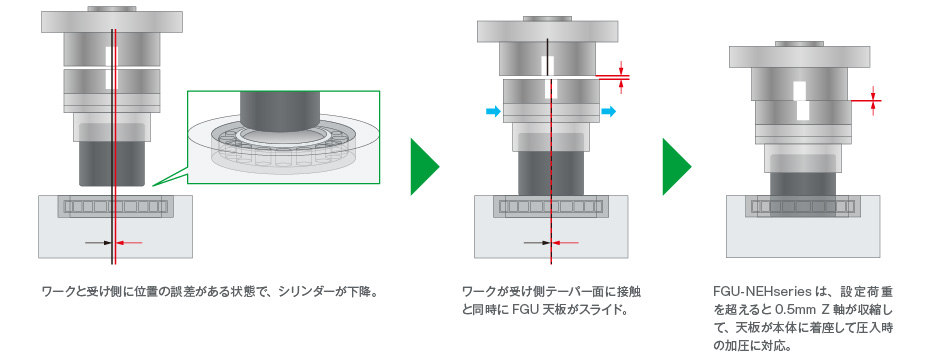

| 試験内容 | サーボシリンダロッドの下降により圧入ピン先端テーパー部がベアリング内輪に倣い圧入させ、負荷荷重の測定を行う。 |
| 上下治具の中心を2mm程度ズラし、測定を行う。 |

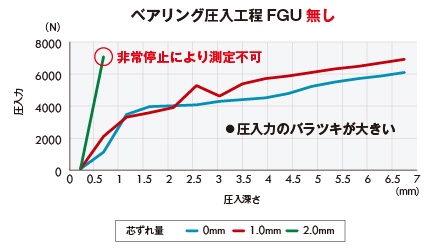

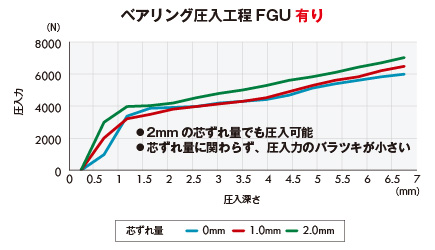

試験結果

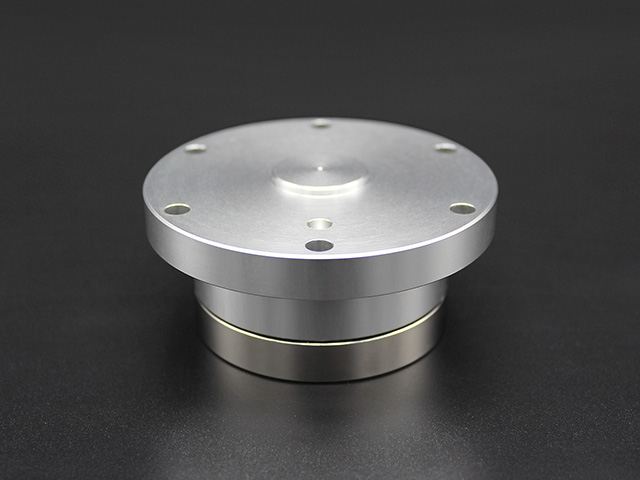

| FGU-L | 低圧入に使用できるシリーズ。始動抵抗も軽く樹脂部品の圧入や、小さな部品の組み立てに力を発揮。 |
|---|---|
|

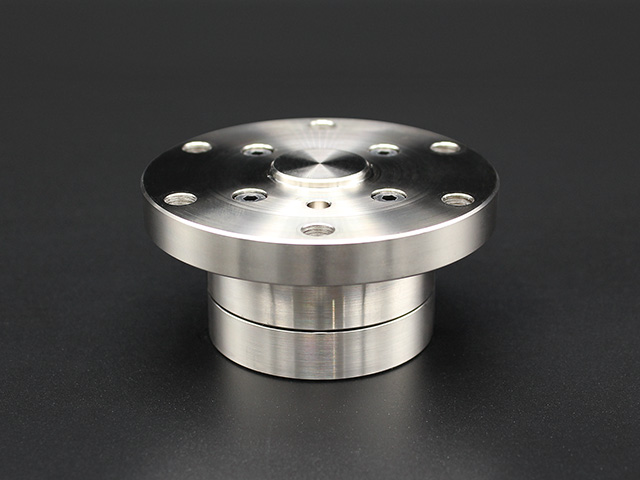

| FGU-NEH | サーボシリンダーなどで部品の組み込みをする際の芯ずれ対応に。Z軸の収縮によりスライド面と本体で加圧に対応。 |
|---|---|
|
| 使用方向use direction |
|---|
| 上下兼用upward-downward |
| 型 式 model |
使用荷重 （圧入時） load capacity |
天板可動範囲 top plate stroke |
始動抵抗※1 starting resistance |
繰り返し精度 repeat accuracy |
加圧重心範囲※2 pressurization center of gravity range |
圧入ツール 負荷容量※3 press fit tool load capacity |
平行度※4 parallelism |
質 量 weight |
垂直ストローク（0.5mm） vertical stroke |
使用温度範囲 temperature range |
CAD | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X・Y | θ | X・Y 方向 |
X・Y 方向 |
θ方向 | セット荷重※5 setting pressure weight |
着座荷重※6 seating pressure weight |
|||||||||
| 軽荷重用 light load |
FGU-L-003-2T | 294N （30kgf） |
±2mm | 原位置時 ±7.3° 2mmST時 ±1.4°～±4.3° |
約3N | ±0.1mm | ±0.2° | 中心より Ø20mm以内 |
2kg | 0.05 | 300g | ― | 0～60℃ |  |
|
| FGU-L-005-2T | 490N （50kgf） |
原位置時 ±7.3° 2mmST時 ±1.4°～±4.3° |
約5N | 4kg | 300g | |
|||||||||
| FGU-L-010-2T | 980N （100kgf） |
原位置時 ±5.8° 2mmST時 ±1.2°～±3.7° |
約10N | 8kg | 520g | |
|||||||||
| 重荷重用 heavy load |
FGU-NEH-1-2T | 9.8kN （1tf） |
±2mm | 原位置時 ±8.0° 2mmST時 ±1.6°～±4.6° |
約20N | ±0.5mm | ±1.0° | 中心より Ø20mm以内 |
5kg | 0.05 | 542g | 150N ±10% |
320N ±10% |
0～60℃ | |
| FGU-NEH-2-2T | 19.6kN （2tf） |
原位置時 ±6.6° 2mmST時 ±1.3°～±4.1° |
約20N | 中心より Ø25mm以内 |
5kg | 800g | 150N ±10% |
320N ±10% |
|
||||||
| FGU-NEH-5-2T | 49.0kN （5tf） |
原位置時 ±5.3° 2mmST時 ±1.1°～±3.4° |
約50N | 中心より Ø30mm以内 |
5kg | 1,320g | 300N ±10% |
400N ±10% |
|
||||||
| FGU-NEH-10-2T | 980kN （10tf） |
原位置時 ±5.1° 2mmST時 ±1.1°～±3.0° |
約50N | 中心より Ø30mm以内 |
10kg | 1,565g | 300N ±10% |
400N ±10% |
|
||||||
- 重荷重タイプはマグネットを使用するため、磁力により、使用環境によっては適さない場合があります。
- 天板可動範囲内でご使用ください。破損の原因になります。
- 本製品は可搬動作を想定していません。
- 凍結・結露がない環境でご使用ください。また、水・水蒸気・液体・化学薬品の飛散、暴発・腐食性のあるガスの雰囲気内、キリ粉・切削油・粉塵・スパッタなどが飛散している環境下では使用しないでください。
|
|
|||||||||||||||
| 単位：mm | |||||||||||||||
| 型 式model | 寸法記号dimension symbol | CAD | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | ||
| FGU-L-003-2T | 70 | 50 | 8 | 9 | 30 | 32 | 20±0.05 | 2-Ø5H7深さ4 | 6-Ø5.5 | 60 | 30±0.05 | 4-M5深さ9 | 30 | － | |
| FGU-L-005-2T | 70 | 50 | 8 | 9 | 30 | 32 | 20±0.05 | 2-Ø5H7深さ4 | 6-Ø5.5 | 60 | 30±0.05 | 4-M5深さ9 | 30 | － | |
| FGU-L-010-2T | 80 | 60 | 10 | 10 | 36 | 38 | 25±0.05 | 2-Ø5H7深さ4 | 6-Ø5.5 | 70 | 40±0.05 | 4-M6深さ10 | 40 | － | |
| FGU-NEH-1-2T | 66 | 46 | 10 | 11 | 37 | 39 | 15±0.05 | 2-Ø5H7深さ4 | 6-Ø5.5 | 56 | 30±0.05 | 4-M5深さ9 | 30 | 36.5 | |
| FGU-NEH-2-2T | 80 | 53 | 10 | 12 | 39 | 41 | 20±0.05 | 2-Ø5H7深さ4 | 6-Ø6.5 | 68 | 40±0.05 | 4-M6深さ10 | 40 | 38.5 | |
| FGU-NEH-5-2T | 92 | 65 | 10 | 13.5 | 47 | 49 | 25±0.05 | 2-Ø6H7深さ4 | 6-Ø6.5 | 80 | 50±0.05 | 4-M6深さ10.5 | 50 | 46.5 | |
| FGU-NEH-10-2T | 99 | 69 | 10 | 14.5 | 49 | 51 | 25±0.05 | 2-Ø6H7深さ4 | 6-Ø8.5 | 85 | 50±0.05 | 4-M6深さ12 | 50 | 48.5 | |
