プレインベア 切削品ボルトタイプ
PV-Bseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
アイコンの説明
-
上向き用
-
下向き用
-
上下兼用
ボルトタイプはフランジタイプに比べて、取付ピッチを細かくでき、スペースの狭いところにも配置可能です。
取付時の利便性を考慮し、本体には二面加工をしております。
上向き・下向きを問わずご使用いただけます。
|
|

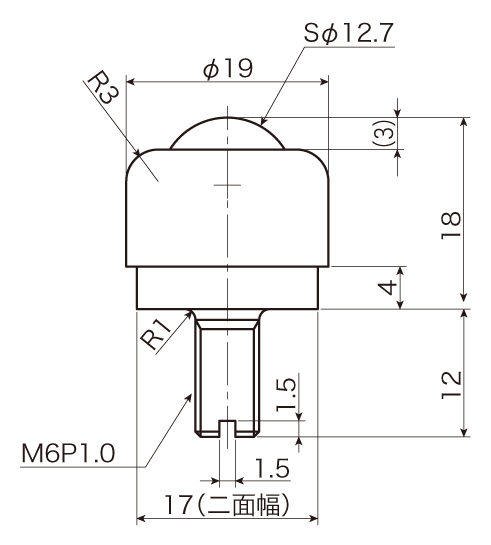

PV10B・PV10BS | PV16B・PV16BS | PV20B | PV20BS | |
|---|---|---|---|---|---|
|
|
|
|
|||
| 使用方向use direction | 上下兼用upward-downward | 上下兼用upward-downward | 上下兼用upward-downward | ||
| 動定格荷重load rating | 98N（10kgf） | 157N（16kgf） | 196N（20kgf） | ||
| 静定格荷重 static rated load |
上向きupward | 294N（30kgf） | 441N（45kgf） | 784N（80kgf） | |
| 下向きdownward | 147N（15kgf） | 294N（30kgf） | 343N（35kgf） | ||
| 質 量 weight |
PV-B | 18g | 32g | 51g | |
| PV-BS | 17g | 30g | 52g | ||
| 推奨締付けトルクtightening torque | 4.7～5.7N・m | 4.7～5.7N・m | 4.7～5.7N・m | ||
| CAD |
|
|
|
|
|
|
|

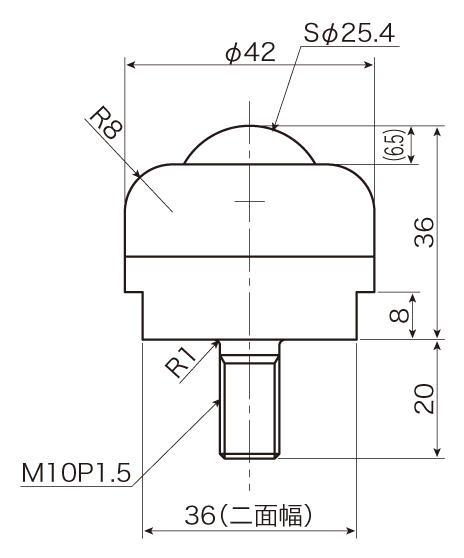

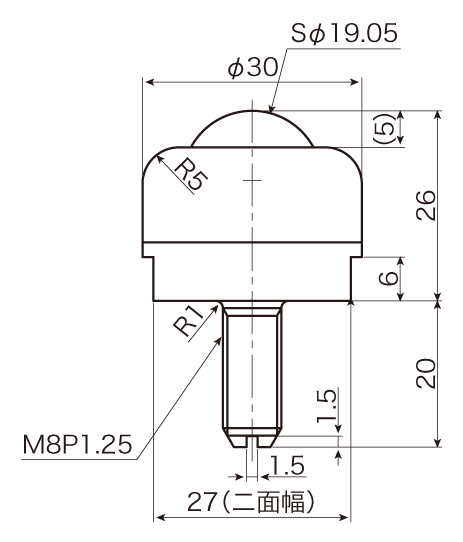

PV20B-3×4C | PV50B・PV50BS | PV120B・PV120BS | |
|---|---|---|---|---|
|
|
|
|
||
| 使用方向use direction | 上下兼用 upward-downward | 上下兼用upward-downward | 上下兼用upward-downward | |
| 動定格荷重load rating | 196N（20kgf） | 490N（50kgf） | 1,176N（120kgf） | |
| 静定格荷重 static rated load |
上向きupward | 784N（80kgf） | 1,078N（110kgf） | 1,960N（200kgf） |
| 下向きdownward | 343N（35kgf） | 588N（60kgf） | 1,470N（150kgf） | |
| 質 量 weight |
PV-B | 51g | 109g | 290g |
| PV-BS | － | 107g | 284g | |
| 推奨締付けトルクtightening torque | 4.7～5.7N・m | 11.2～13.7N・m | 22～27N・m | |
| CAD |
|
|
|
|
部品の材質表 material
| PV-Bスチール製steel type | PV-BSステンレス製stainless type | |
|---|---|---|
| メインボールmain ball | SUJ2 | SUS440C |
| サポートボールsupport balls | SUJ2 | SUS440C |
| ボール受けbody | SCM415 | SUS440C |
| カバーcover | SUM | SUS303 |
プレインベア 切削品フランジタイプ
PV-Fseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
アイコンの説明
-
上向き用
-
下向き用
-
上下兼用
フランジ取付タイプのプレインベアです。
ボルト取付タイプのプレインベアに比べ、重荷重ワークに対応したラインナップが豊富です。
オリジナル球面を採用したプレインベアは、ワーク重量が重い時ほど、その実力を発揮します。
|
|

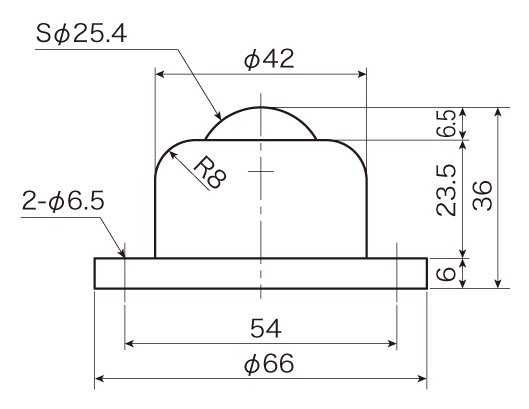

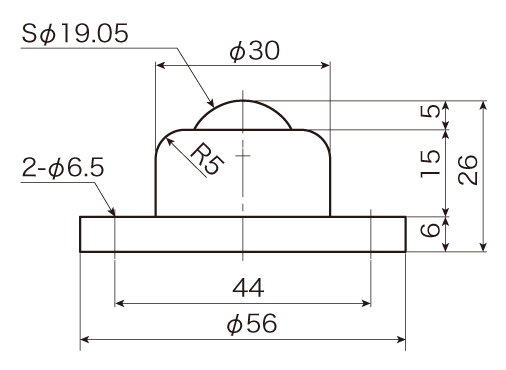

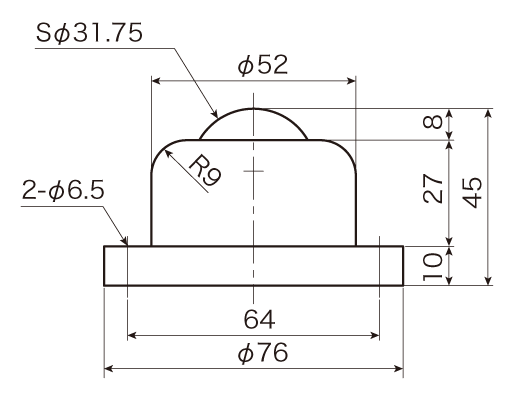

PV50F・PV50FS | PV120F・PV120FS | PV160F・ PV160FS |
PV160FM・ PV160FMS |
|
|---|---|---|---|---|---|
|
|
|
|
|
||
|
|||||
| 使用方向use direction | 上下兼用upward-downward | 上下兼用upward-downward | 上向きupward | 下向きdownward | |
| 動定格荷重load rating | 490N（50kgf） | 1,176N（120kgf） | 1,568N（160kgf） | ||
| 静定格荷重 static rated load |
上向きupward | 1,078N（110kgf） | 1,960N（200kgf） | 2,940N （300kgf） |
- |
| 下向きdownward | 588N（60kgf） | 1,470N（150kgf） | - | 2,940N （300kgf） |
|
| 質 量 weight |
PV-F | 111g | 262g | 486g | - |
| PV-FS | 110g | 254g | 473g | - | |
| PV-FM | - | - | - | 425g | |
| PV-FMS | - | - | - | 421g | |
| CAD |
|
|
|
||
|
|

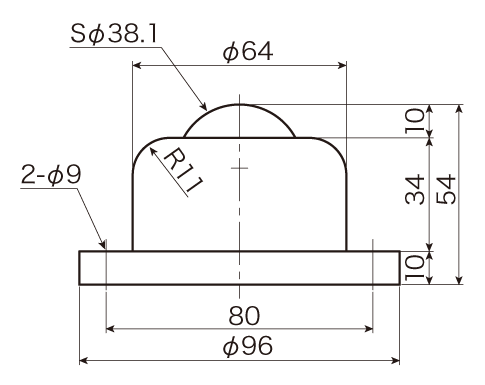

PV260F・ PV260FS |
PV260FM・ PV260FMS |

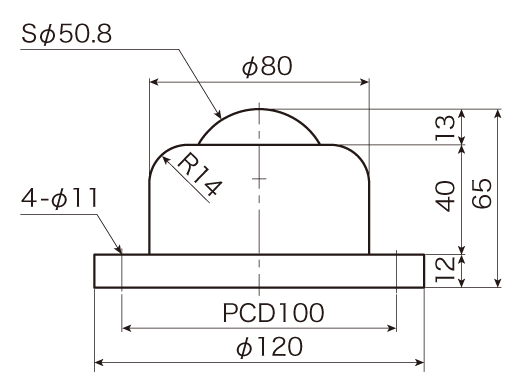

PV400F・ PV400FS |
PV400FM・ PV400FMS |

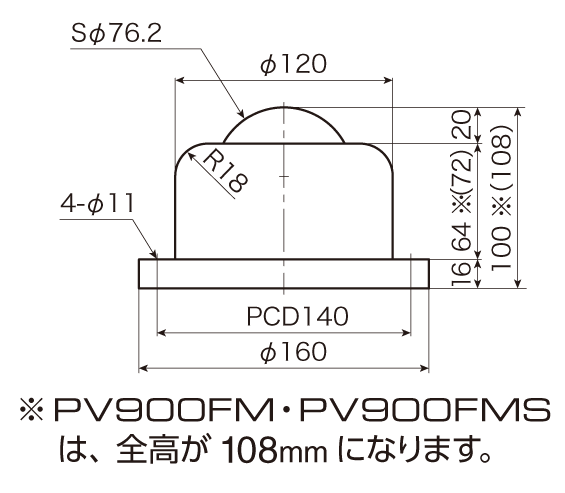

PV900F・ PV900FS |
PV900FM・ PV900FMS |
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
||
|
|
|
|||||
| 使用方向use direction | 上向きupward | 下向きdownward | 上向きupward | 下向きdownward | 上向きupward | 下向きdownward | |
| 動定格荷重load rating | 2,548N（260kgf） | 3,920N（400kgf） | 8,820N（900kgf） | ||||
| 静定格荷重 static rated load |
上向きupward | 3,920N （400kgf） |
- | 7,840N （800kgf） |
- | 17,640N （1,800kgf） |
- |
| 下向きdownward | - | 4,900N （500kgf） |
- | 8,820N （900kgf） |
- | 18,620N （1,900kgf） |
|
| 質 量 weight |
PV-F | 865g | - | 1,650g | - | 5,340g | - |
| PV-FS | 847g | - | 1,612g | - | 5,292g | - | |
| PV-FM | - | 756g | - | 1,580g | - | 5,464g | |
| PV-FMS | - | 758g | - | 1,572g | - | 5,462g | |
| CAD |
|
|
|
|
|||
部品の材質表 material
| PV-F（M）スチール製steel type | PV-F（M）Sステンレス製stainless type | |
|---|---|---|
| メインボールmain ball | SUJ2 or SUJ3※ | SUS440C |
| サポートボールsupport balls | SUJ2 | SUS440C |
| ボール受けbody | SCM415 | SUS440C |
| カバーcover | A6061 | A6061 |
- ※PV400series以上のメインボールについてはSUJ3を使用
